РЕШЕНИЕ
для виртуального производства
Комплекс Camix позволяет быстро запустить процесс видеопроизводства с использованием технологий Virtual Production как в стационарных студиях, так и на выездных съемках любого масштаба.

Гибкое решение Prizm, позволяет настраивать, калибровать и передавать данные о состоянии виртуальной камеры в режиме реального времени, обеспечивая работу с любой системой трекинга.
СИСТЕМА ТРЕКИНГА VISION
Camix Vision-профессиональная система трекинга виртуальной камеры собственной разработки. Для пространств высотой от 1 - 16 м
СИСТЕМА КАЛИБРОВКИ PRIZM
Camix PRIZM - Гибкое решение позволяет настраивать, калибровать и передавать данные о состоянии виртуальной камеры в режиме реального времени
ЭНКОДЕРЫ GEAR / SERVO
Gear - высокоточный энкодер положения колец зума / диафрагмы / фокуса. Энкодеры поставляются с шестеренками, которые подходят для большинства объективов

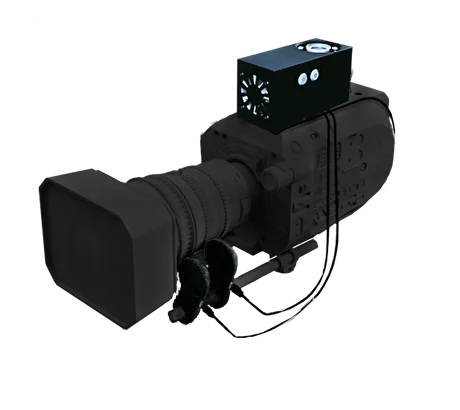

ЧТО ТАКОЕ CAMIX VISION

Camix Vision определяет собственное положение и ориентацию в пространстве с помощью алгоритмов компьютерного зрения и машинного обучения.
Площадь до 4000м2., высота до 20м., точность 2 мм., частота 60 Гц.
Поток данных можно дополнить данными зума и фокусировки от подключенных энкодеров к USB Type-C разъемам Vision.
Итоговый поток данных трекинга камеры передается в систему калибровки или непосредственно в 3D-движок по проводному каналу и протоколу FreeD.

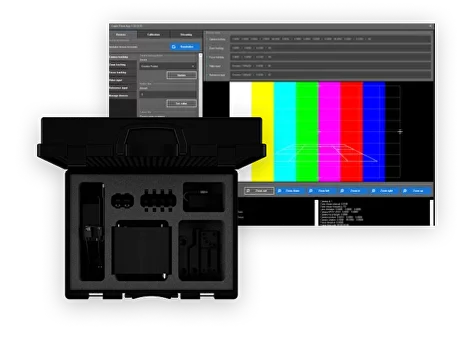

Что такое Camix Prizm

Профессиональное решение для настройки, калибровки и трансляции данных состояния виртуальной камеры. Данное решение позволяет подключить практически любую существующую систему трекинга (трекинг положения, ориентации, значений зума, фокуса), а калибровка комплекта объектив + камера занимает 30 минут!

Файл калибровки содержит зависимые от зума и фокуса данные:
  • искривление линзы (модель радиального искривление линзы с параметрами K1, K2, K3 и т.п.)
  • положение и ориентация точки виртуальной камеры (без каких-либо дополнительных смещений)
  • угол обзора виртуальной камеры (HFOV, VFOV, фокусное расстояние, размер матрицы)
  • расстояние до плоскости фокусировки (точное расстояние от точки виртуальной камеры)
  • положение и ориентация системы координат (начало и направление осей системы координат)
Сохранённый файл калибровки позволяет после изменения положения или замены трекера, перекалиброваться не более чем за 5 минут!

Поддерживаемые протоколы:
FreeD D1 | MoSys F4 | OSC | JSON | XML

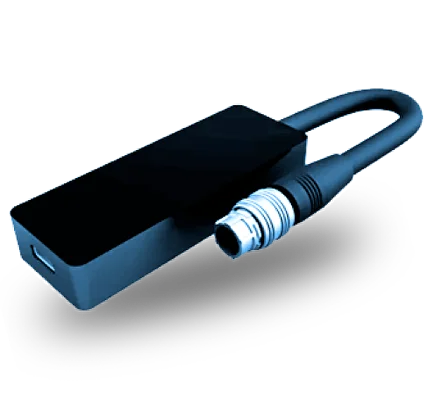

ZIF энкодеры для smart объективов
энкодер для объективов с цифровым выходом
Servo
Частота сбора данных
120 Hz
Поддержка объективов
Canon, Fujinon
Подключение через
USB Type-C
высокоточные внешние ZIF энкодеры
высокоточный энкодер положения колец зума / диафрагмы / фокуса.

Энкодеры поставляются с шестеренками, которые подходят для большинства объективов (0.4M, 0.5M, 0.6M, 0.8M)
Gear
Точность
131K CPR
Частота сбора данных
120 Hz
Установка
15мм риги
Подключение
USB Type-C
Как это работает?

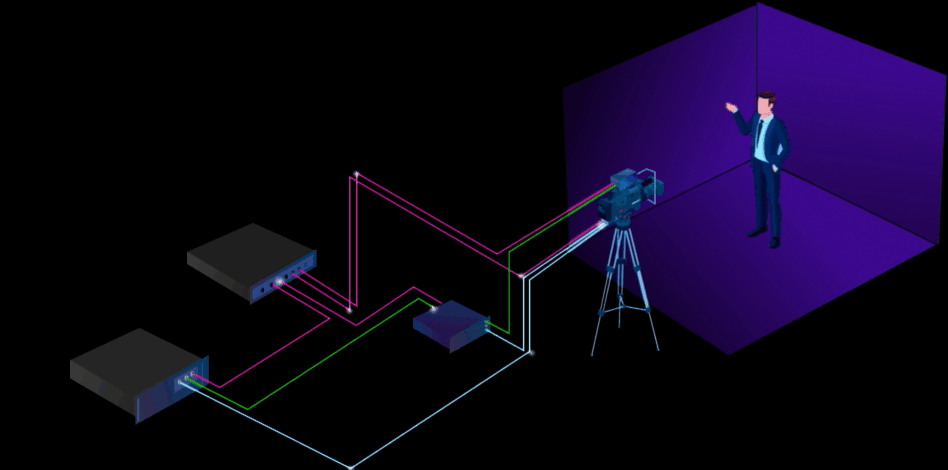

Prizm работает как... призма. Как собирающая призма: объединяет данные с камеры, системы трекинга, энкодеров, устройства синхронизации в набор данных о состоянии виртуальной камеры (положение, ориентация, угол обзора, искривление линзы и т. д.)
Cистема трекинга Camix Vision
Экодеры
Camix Gear/Servo
Камера
Генератор синхросигналов
Машина
рендеринга
Система
калибровки
Camix Prizm
Варианты реализации системы калибровки Camix Prizm
Camix Prizm SE (Software Edition)
это доступное программное обеспечение (ПО) для настройки, калибровки и потокового вещания на вашем ПК
Camix Prizm HE (Hardware Edition)
это программно-аппаратный комплекс, который позволяет настроить, откалибровать и передавать данные о состоянии виртуальной камеры в режиме реального времени используя независимое от других систем устройство
Camix Prizm BE (Broadcast Edition)
программно-аппаратный комплекс в серверном исполнение, расширяющий возможности Hardware Edition тем, что позволяет настроить, откалибровать и использовать до четырёх каналов передачи данных о состоянии виртуальных камер (один канал для одной камеры)
Camix Prizm
SE
HE
BE
Быстрый процесс калибровки (создание файла калибровки)
  • до 15 минут для фиксированного объектива (prime lens)
  • до 30 минут для варифокального объектива (zoom lens)
Высокоточная калибровка, которая позволяет реализовать AR, XR подход
Коррекция искажений пространства трекинга (mapping) компенсация отклонений данных пространственного трекинга от фактического положения камеры
Сглаживание и устранение дрожания данных трекинга
Манипуляции над системой координат трекинга:
  • изменение осей
  • изменение зума
  • смещение пространства тректинга
Видеовход для процесса калибровки через DirectShow, UWP
Видеовход для процесса калибровки через SDI
Поддержка протоколов FreeD/OSC/JSON/XML/F4 (Mo-Sys)
Синхронизация данных трекинга через Genlock
Количество каналов для передачи данных о состоянии виртуальных камер
несколько экземпляров ПО могут быть запущены для нескольких камер на одном сервере
1
4
Точность
Полный контроль над данными трекинга:
фильтры сглаживания и clamp фильтр
корректировка данных трекинга
задержка данных трекинга
Полный контроль над трансляцией данных:
настройка осей системы координат
настройка единиц измерения
задержка данных трекинга
Быстрая и точная калибровка объектива + камеры и системы координат:
Искривление линзы в динамике зума / фокуса
Положение / ориентация виртуальной камеры в динамике зума / фокуса
HFOV / VFOV / фокусное расстояние виртуальной камеры в динамике зума / фокуса
Расстояние до плоскости фокусировки в динамике зума / фокуса

Положение / ориентация системы координат

ПОДДЕРЖИВАЕМЫЕ СИСТЕМЫ ТРЕКИНГА
ПОДДЕРЖИВАЕМЫЕ ЭНКОДЕРЫ
ПОДДЕРЖИВАЕМЫЕ 3D ДВИЖКИ
Rigs
аксессуары для трекинга камеры
Encoder mount rig
Encoder mount extender rig
Active LED tag
Mo-Sys e-Sensor tripod rig
Antilatency tracker rig
HTC Vive tracker rig
Инструменты и технологии
  • Сквозные технологии
    Компьютерное зрение (CV)

    Машинное обучение (ML)

    Периферийное машинное обучение (Edge ML)
Виртуальная и дополненная реальность (VR/AR)
  • Языки программирования
    С++, C#, Python,
TensorFlow, PyTorch
  • Инструменты разработчика
    Visual Studio, Visual Studio Code, Arm Keil MDK.
Autodesk Fusion 360, Blender, Unreal Engine, Aximmetry, Pixotope
Cредства разработки аппаратного обеспечения: Altium Designer
